Neue Produkte vom 09/22/2015

Harmonic Drive

Kompakte Antriebe und kommunikative Regler

Den steigenden Anforderungen der Automatisierungstechnik stellt sich Harmonic Drive mit hochpräzisen und kompakten Antrieben sowie Servoreglern mit modernen Ethernet-basierten Kommunikationsschnittstellen.

Bild: Harmonic Drive
  (Bild: Harmonic Drive)

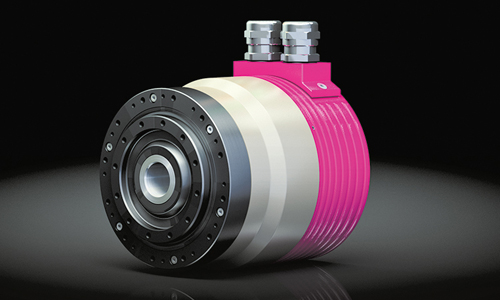

Die Servoantriebe der Baureihe CHA-C von Harmonic Drive mit zentraler Hohlwelle bestehen aus einem Synchron-Servomotor sowie der Unit der Baureihe CPU-H. Sie sind erhältlich in vier Baugrößen und decken einen Drehmomentbereich von 19 bis zu 647 Nm ab. Für die optimale Anpassung an die Anwendung stehen bis zu sechs Getriebeuntersetzungen zur Verfügung. Maximaldrehzahlen von bis zu 200 min-1 sorgen für hohe Dynamik und kurze Bearbeitungszeiten. Das kippsteife Abtriebslager ermöglicht die direkte Anbringung hoher Nutzlasten ohne weitere Abstützung und erlaubt so eine einfache und platzsparende Konstruktion. Aufgrund ihrer Spielfreiheit ist die Baureihe CHA-C besonders für hochgenaue Positionierungsaufgaben geeignet.

Zur Anpassung an eine konkrete Anwendung bietet die Baureihe CHA-C zudem zahlreiche Kombinationsmöglichkeiten bei der Wahl der Motorwicklung, des Motorfeedbacksystems, der Bremse sowie diverser Sensor-, Kabel- und Steckeroptionen. Die Flexibilität in der Konfiguration ermöglicht die Kompatibilität zu fast allen Servoreglern auf dem Markt.

Servoregler mit Profinet-Kommunikationsinterface

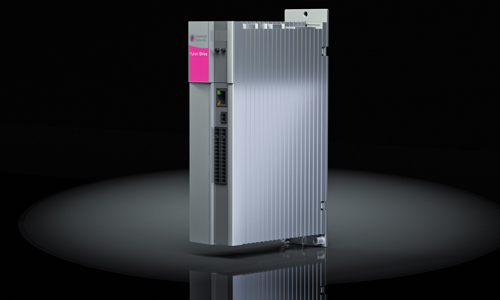

Durch die Kombination mit dem universellen Servoregler YukonDrive mit neuem Profinet-Kommunikationsinterface steht ein vorkonfiguriertes und speziell auf die Bedürfnisse der Harmonic-Drive-Servoantriebe abgestimmtes Antriebssystem aus einer Hand zur Verfügung. Die Profinet-Schnittstelle des Servoreglers YukonDrive bietet die volle Performance der Conformance Class C (CC-C), einschließlich IRT-Kommunikation. Dies ermöglicht zusammen mit dem Applikationsprofil Profidrive die Realisierung anspruchsvoller Motion Control Lösungen, beispielsweise in den Bereichen Robotik, Handling und Werkzeugmaschinen. (as)

http://harmonicdrive.de
