Neue Produkte vom 08/29/2011

Leistungsüberwachungssystem und Steckverbinder

Transclinic xi+ (Bild: Weidmüller)

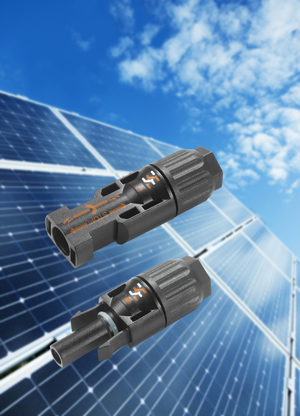

Mit Transclinic xi+ bringt Weidmüller ein System für die permanente Leistungsüberwachung von Photovoltaikanlagen auf den Markt. Diese Geräteserie überwacht Photovoltaikanlagen sehr detailliert, denn nur uneingeschränkt funktionstüchtige PV-Anlagen weisen eine hohe Effizienz auf. Jede der vier Gerätevarianten - für 4, 7, 8 und 14 Strings - ermittelt kontinuierlich den Strom von einzelnen Strings oder String-Gruppen sowie die Spannung von PV-Anlagen. Das System besitzt, je nach Modell, zwischen 4 und 14 Eingängen zur Strommessung für bis zu 30 A je String. Zur Übertragung der gemessenen Strom- und Spannungsdaten verfügen alle Geräte über eine MODBUS-RTU-Schnittstelle RS485. Mit dem WM4 bietet Weidmüller einen Steckverbinder in zwei Varianten – Feld- und Gehäusesteckverbinder – eigens für Photovoltaikanlagen an. Sie sind kompatibel zu am Markt gängigen Steckgesichtern und besitzen ein breites Anschlussvermögen: die Leiterquerschnitte 4 mm² und 6 mm² lassen sich jeweils in einem Crimpkontakt anschließen. Der Steckverbinder ist für Nennstrom-Belastungen von bis zu 30A ausgelegt. Die Bemessungsspannung beträgt 1000 VDC (IEC). In gestecktem Zustand ist der Feldsteckverbinder „WM4“ in Schutzart IP 67 und der Gerätesteckverbinder in IP 65 ausgeführt und entspricht der Norm DIN EN 50521und ist TÜV geprüft.
