Magnetischer Single-Chip Encoder mit wenigen μA-Stromaufnahme

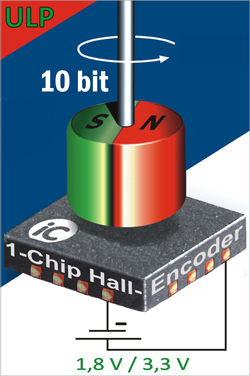

(Bild: IC-Haus)

Der Ultra Low Power Single-Chip Hall-Encoder iC-TW11 von iC-Haus erlaubt eine stromsparende 10-Bit Winkelerfassung und zielt damit beispielsweise auf batteriebetriebene Anwendungen ab. Bei einer Abtastrate von 10 Hz stellt sich eine mittlere Stromaufnahme von typischerweise 3 μA ein. Im Standby-Betrieb zwischen den Messzyklen liegt der Ruhestrom im Bereich von lediglich 100 nA. Der iC-TW11 unterstützt im normalen Betrieb Abtastraten von 4 kHz mit eingeschaltetem Filter und automatischem Verstärkerabgleich für eine maximale Genauigkeit der 10 Bit Auflösung.

Ein Messzyklus kann entweder über die SPI-Schnittstelle oder einen getrennten Sample-Eingang, z.B. durch ein externes Ereignis, gesteuert werden. Liegt ein neuer Positionswert vor, wird dies dem Mikrocontroller per Interrupt gemeldet. Die 4-Draht SPI-Schnittstelle kann mit bis zu 16 MHz Taktrate betrieben werden. Die Interrupt-Struktur ermöglicht eine „Daisy Chain“-Verdrahtung von mehreren iC-TW11. Somit können über einen Controller mehrere Drehachsen parallel erfasst werden.

Typische Anwendungen sind u.a. batteriebetriebene dynamische Drehzahlerfassung in Handwerkzeugen, Positions- und Motorsteuerung in mobilen Robotern oder Flugzeugen oder mobile Servomotor- und Schrittmotorsteuerungen. Bei einer Spannungsversorgung von 3,3 V (+/- 10 %) arbeitet der iC-TW11 im erweiterten industriellen Betriebstemperaturbereich von -40 bis +125 °C. Der Platzbedarf des Single-Chip Encoder iCs ist durch das QFN16-Gehäuse mit 4 mm x 4 mm besonders gering. (vs)
