IMC

Messmodul misst lückenlos von 50 nA bis 50 A

IMC Messsysteme ermöglicht mit dem neuen Messmodul CANSAS-IHR erstmals eine hochpräzise, unterbrechungsfreie Messung des Stromverlaufs von 50 nA bis 50 A. Verantwortlich für die hohe Bereichsdynamik sind dabei zwei unterschiedlich dimensionierte Messshunts.

Bild: IMC

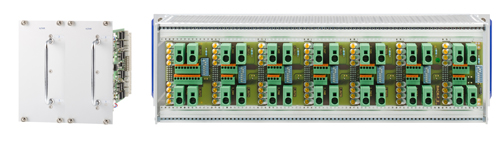

IMC CANSAS-H-IHR (Rückansicht mit Anschlusstechnik) (Bild: IMC)

Das Messmodul von IMC richtet sich an Entwickler und Tester von elektronischen Komponenten und Systemen mit DC-Versorgung, die Ruhe-, Betriebs- und Leckströme sowie Energiebilanzen ermitteln möchten. CANSAS-IHR bietet zwei autarke Kanäle zur Strommessung mit automatischer Bereichsumschaltung. Bei einem max. Messbereich von 50 A und einer min. Auflösung von 50 nA erreicht das Modul rund 30 Bit Bereichsdynamik.
Intern digitalisiert ein 24-Bit-A/D-Wandler die Signale mit 30 kSample/s. Anschließend selektiert, skaliert und kalibriert ein Prozessor die Werte und berechnet Minima, Maxima und Mittelwerte als Ausgabegrößen. Die Ausgabe erfolgt über den CAN-Bus mit wählbaren Datenraten zwischen 1 Hz und 100 Hz.

Das Modul steht in zwei Varianten zur Verfügung: für Prüfstands- und Laboraufbauten als Rack-Einschub und für mobile Einsätze wie im Fahrzeug im robusten Alu-Profilgehäuse. Dank der konfigurierbaren CAN-Ausgänge, ist CANSAS-IHR in nahezu alle Testumgebungen einfach zu integrieren. (si)

www.imc-berlin.de
