Physik Instrumente

Lineartisch-Serie für hohe Einsatzzyklen

Die neue Linearversteller-Serie L-509 kommen wahlweise mit DC-Motor oder Schrittmotor. Sie eignen sich für Anwendungen in Industrie und Forschung mit hohen Zyklenzahlen bei Geschwindigkeiten bis 20 mm/s.

Bild: Physik Instrumente (PI)

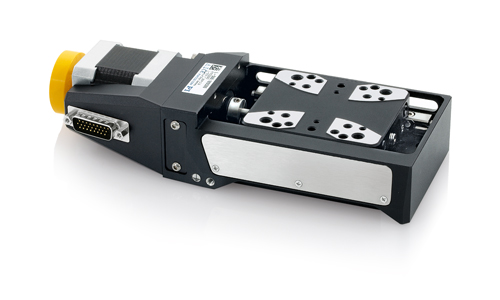

Präzisionslineartisch der Serie L-509 für Lasten bis 100 N. (Bild: Physik Instrumente (PI))

Physik Instrumente (PI) bringt eine neue Linearversteller-Serie mit wahlweise DC-Motor oder Schrittmotor auf den Markt. Die L-509 verfügen über kompaktes Design und eine Belastbarkeit bis 100 N. Die Lineartische gibt es für Stellwege von 26 mm, 52 mm und 102 mm. Mit Kreuzrollenführungen und Kugelumlaufspindel eignen sich die Linearachsen für Anwendungen in Industrie und Forschung mit hohen Zyklenzahlen bei Geschwindigkeiten bis 20 mm/s. Das Grundprofil aus entspanntem Aluminium sorgt für hohe Stabilität.

Ein hochauflösender integrierter Rotationsencoder übernimmt die Positionsmessung der Versionen mit DC-Getriebemotor. Versteller mit Schrittmotor sind optional mit einem hochauflösenden Linearencoder erhältlich. Angesteuert über den SMC Hydra Controller erreichen sie eine wiederholbare kleine Schrittweiten von 0,01 µm.

Kontaktlose optische Endschalter und Referenzschalter mit Richtungserkennung in der Mitte des Stellwegs erleichtern zusätzlich den Einsatz bei Automatisierungsaufgaben.


Variable Ansteuerung: Mercury oder Hydra


Für die einachsige Ansteuerung bietet PI die digitalen Mercury Motion Controller C-863 für DC-Motoren und C-663 für Schrittmotoren. Eine DC-Motor-Steuerung von bis zu vier Achsen ist mit dem C-884 möglich.

Hohe Positioniergenauigkeit kann mit den Schrittmotorvarianten des L-509 erzielt werden, die mit einem hochauflösenden, direkt messenden Linearencoder ausgestattet sind. Hier steuert der SMC Hydra Controller den Motor vibrationsarm und mit hoher Auflösung an. Über den PI-eigenen Befehlssatz können alle PI Motion Controller im Verbund betrieben werden. (as)

Weiterführende Informationen finden Sie unter: www.physikinstrumente.de/produkt-detailseite/l-509-1201903.html
